1.2 Esquema de una instalación de Aerotermia comunitaria

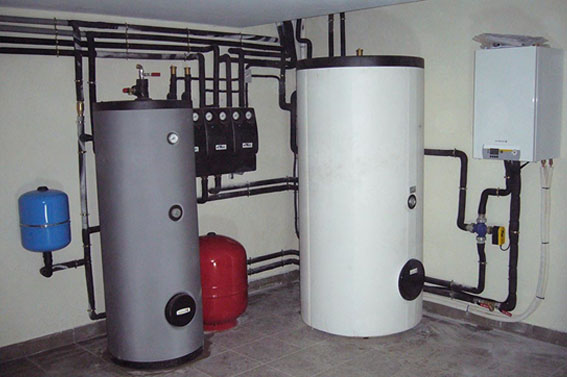

Sala de calderas

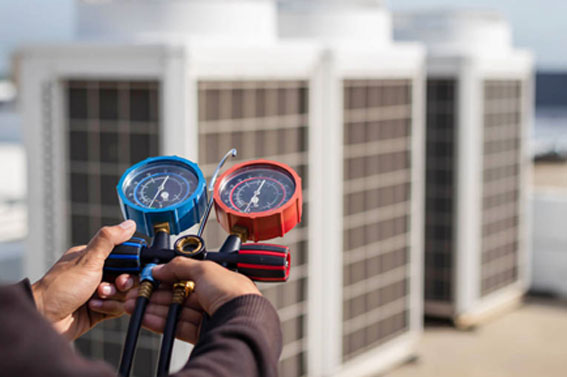

Bombas exteriores de calor

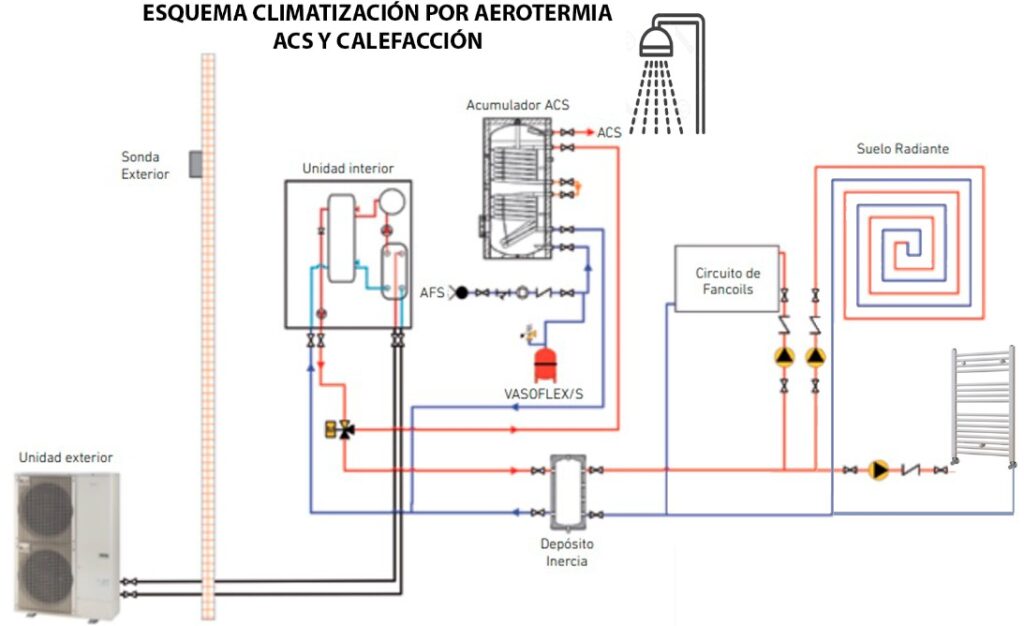

ESQUEMA CLIMATIZACIÓN POR AEROTERMIA ACS Y CALEFACCIÓN
1.4 Llaves de corte de suministro
A la entrada del piso, en el techo, existe una trampilla, para los cortes generales de agua fría, caliente y retorno.
Individualmente, en las estancias: cocina y los dos cuartos de baño, tienen las respectivas llaves de corte.
Dentro del armario de control de climatización, existente en el interior del armario del pasillo, también hay sendas llaves de corte para el suelo radiante y radiadores baños. Posiblemente el Fancoil, oculto en el techo del baño 2 tenga sus dos llaves de corte (caliente y retorno).
La conmutación de los circuitos de climatización (cambio invierno – verano), se determinan por la Comunidad.
1.3 Elementos de control del consumo.
Elementos de control del consumo de energía de una instalación individual.
Para el cálculo del consumo de calorías en las instalaciones individuales (Kilowatios.hora), son necesarias 2 sondas a los circuitos de caliente y retorno, para detectar la diferencia de temperaturas, además de la medición del caudal (litros).
Esquema de principio de contadores vivienda
Aparte del consumo por calefacción tenemos que tener en cuenta los contadores de ACS (Agua Caliente Sanitaria, y consumo total de agua).
Para la distribución de ACS, influye, la distancia entre la sala de calderas y los puntos de consumo de las viviendas, el agua contenida en sus tuberías va perdiendo su temperatura de confort, por lo que es necesario contar con un sistema o circuito de recirculación que mantenga una temperatura constante en la instalación comunitaria.
ESQUEMA DE ENTRADAS Y DISTRIBUCIÓN AGUA FRÍA CALIENTE Y RECIRCULACIÓN
El agua de calefacción discurre en circuito cerrado, entre la caldera, las instalaciones individuales y el retorno de todas hasta la caldera, por lo tanto, el consumo de agua es cero, dado que es un circuito cerrado y sólo se contabiliza los Kwh, datos que son contabilizados, a través del totalizador de energía de calefacción, al cual le llegan 3 entradas:
- Contador de caudal de calefacción
- Sonda de temperatura de impulsión de calefacción (circuito caliente-termostato)
- Sonda de temperatura de retorno de calefacción (circuito fría-detentor)
ESQUEMA Y DISTRIBUCIÓN 8 CIRCUITOS DE SUELO RADIANTE + 2 CIRCUITOS RADIADORES BAÑO
Esquema suelo radiante
1.5 Control sistema mixto
Fancoil o o ventiloconvector
